全圖理解消防設施！圖示看結構！消防水泵

　　消防水泵，建筑消防設施中的核心設備之一。今天小編就帶領大家來認識認識消防水泵，以及消防水泵的設置要求。

　　其實水泵有很多很多種類型，比如：往復泵、回轉泵、活塞泵和柱塞泵，有齒輪泵、螺桿泵、離心泵、軸流泵、混流泵、旋渦泵等。

　　在我們消防系統中常用的消防水泵為“離心式”居多。

　　一、離心式

　　1.臥式單級離心泵；

　　單級：指的是只有一級葉輪

　　2.臥式多級離心泵；

　　多級：指的是葉輪的數量不少于2級。

　　3.立式單級離心泵；

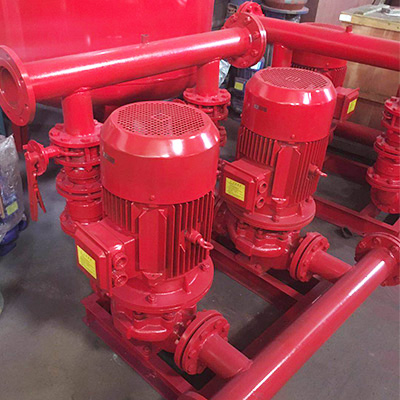

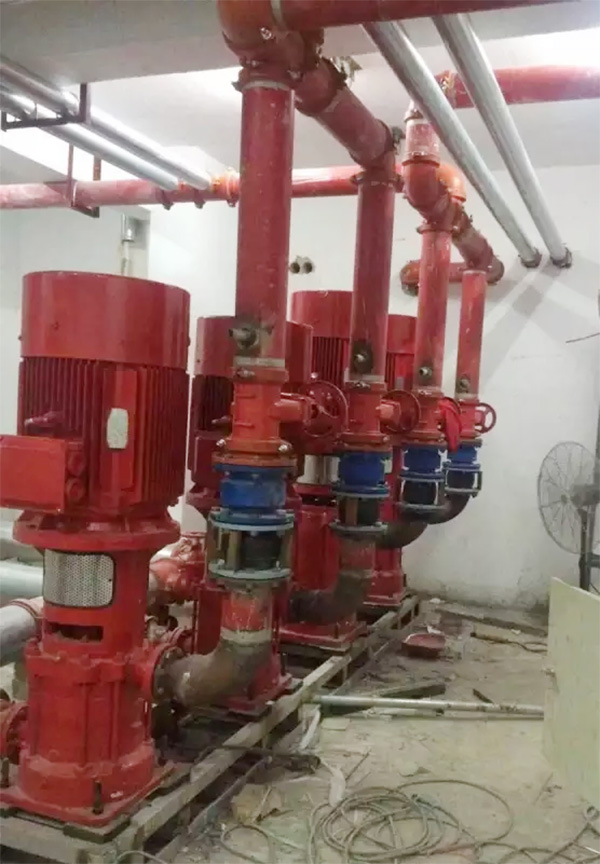

　　4.立式多級離心泵

　　5柴油發電機驅動的消防水泵；

　　是通過柴油發電機作為動力，只是和電機驅動的方式不一樣。

　　6.軸流深井泵：

　　二、消防水泵的選擇和應用

　　認識完消防水泵以后我們來看看消防水泵的選擇和應用應符合哪些規定：

　　1 消防水泵的性能應滿足消防給水系統所需流量和壓力的要求；

　　（解析：這是消防水泵選擇的最基本規定）

　　2 消防水泵所配驅動器的功率應滿足所選水泵流量揚程性能曲線上任何一點運行所需功率的要求；（解析：消防水泵在運行時可能在其曲線上任何一個點，因此要求電機功率能滿足流量揚程性能曲線上任何一個點運行要求）

　　3 當采用電動機驅動的消防水泵時，應選擇電動機干式安裝的消防水泵；（解析：電機濕式安裝維修時困難，有時要排空消防水池才能維修，造成消防給水的可靠性降低。電機在水中，電纜漏電會給操作人員和系統帶來危險，因此從安全可靠性和可維修性來講本規范規定采用干式電機安裝）

　　4 流量揚程性能曲線應為無駝峰、無拐點的光滑曲線，零流量時的壓力不應大于設計工作壓力的140%，且宜大于設計工作壓力的120%；

　　（解析：消防水泵的運行可能在水泵性能曲線的任何一點，因此要求其流量揚程性能曲線應平緩無駝峰，這樣可能避免水泵喘振運行。消防水泵零流量時的壓力不應超過額定設計壓力的140%是防止系統在小流量運行時壓力過高，造成系統管網投資過大，或者系統超壓過大。零流量時的壓力不宜小于額定壓力的120%是因?yàn)橄澜o水系統的控制和防止超壓等都是通過壓力來實現的，如果消防水泵的性能曲線沒有一定的坡度，實現壓力和水力控制有一定難度，因此規定了消防水泵零流量時壓力的上限和下限。）

　　5 當出流量為設計流量的150%時，其出口壓力不應低于設計工作壓力的65%；（解析：就是說當水泵的流量達到設計流量的150%的時候，水泵的出口壓力不能低于設計壓力的60%，也就是規定了水泵的一個最小揚程）

　　6 泵軸的密封方式和材料應滿足消防水泵在低流量時運轉的要求；（解析：這句話其實很好，理解，比如說你用手把水龍頭堵上，里面的壓力是不是越來越來越大，如果稍微有一點間隙水就會噴的很遠，所以要求咱們的密封方式和材料應滿足消防水泵在低流量時運轉的要求）

　　7 消防給水同一泵組的消防水泵型號宜一致，且工作泵不宜超過3臺；（解析：我們要求消防水泵一用一備或二用一備，主備用泵的型號、壓力、揚程要都保持一致性，我們只要求型號的一致，并不要求是同一廠家同一品牌的泵。工作泵不宜超過3臺：比如說一臺水泵單獨工作的時候的流量是100L/s，那按照理論上的理解2臺泵同時啟動時的流量就是200L/s、3臺就是300L/s，實際上不是這樣的，我們通過實際的實驗得出，當并聯的水泵越多，水泵之間相互擾動的情況也就越多，同時會影響流量，實驗得出當2臺水泵同時并聯工作的時候流量可達到190L/s，3臺的時候流量是251L/s，4臺的時候流量是281L/s，5臺的時候流量是300L/s，由此就可以看出，當并聯的水泵越多的時候，反而流量并不會增加過多。）
