消防泵房正規安裝圖

　　一、消防水泵安裝

　　1.消防水泵的規格、型號應符合設計要求，并應有產品合格證和安裝使用說明書。消防水泵的安裝，應符合現行國家標準《機械設備安裝工程施工及驗收通用規范》GB50231和《壓縮機、風機、泵安裝工程施工及驗收規范》GB50275的有關規定。

　　2.吸水管及其附件的安裝應符合下列要求:

　　1）吸水管上應設過濾器，并應安裝在控制閥后。

　　2）吸水管上的控制閥應在消防水泵固定于基礎上之后再進行安裝，其直徑不應小于消防水泵吸水口直徑，且不應采用沒有可靠鎖定裝置的蝶閥。

　　3）當消防水泵和消防水池位于獨立的兩個基礎上且相互為剛性連接時，吸水管上應加設柔性連接管。

　　4）吸水管水平管段上不應有氣囊和漏氣現象。變徑連接時，應采用偏心異徑管件并應采用管頂平接。

　　3.消防水泵的出水管上應安裝止回閥、控制閥和壓力表，或安裝控制閥、多功能水泵控制閥和壓力表; 系統的總出水管上還應安裝壓力表和泄壓閥; 安裝壓力表時應加設緩沖裝置。壓力表和緩沖裝置之間應安裝旋塞; 壓力表量程應為工作壓力的 2～2.5倍。

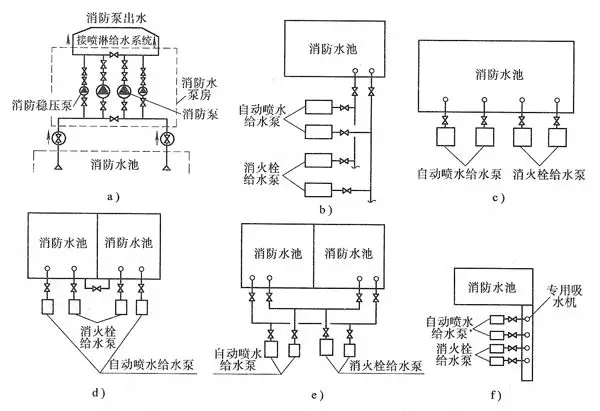

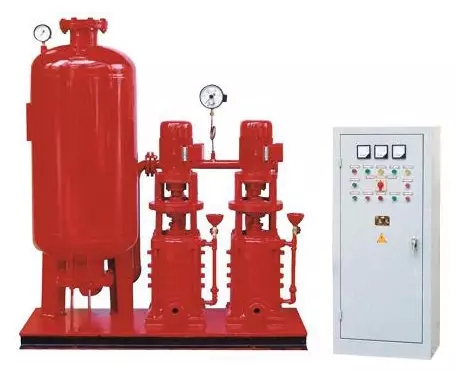

　　二、消防氣壓給水裝置安裝

　　1.消防氣壓給水設備的氣壓罐， 其容積、 氣壓、 水位及工作壓力應符合設計要求。

　　2.消防氣壓給水設備安裝位置、進水管及出水管方向應符合設計要求;出水管上應設止回閥，安裝時其四周應設檢修通道，其寬度不宜小于0.7m，消防氣壓給水設備頂部至樓板或梁底的距離不宜小于0.6m。

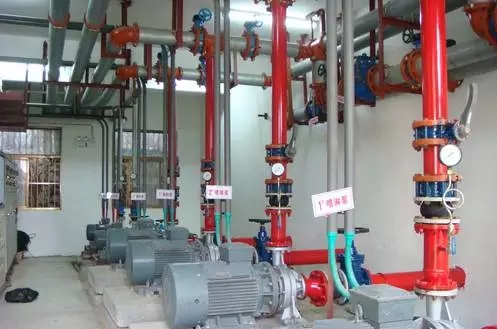

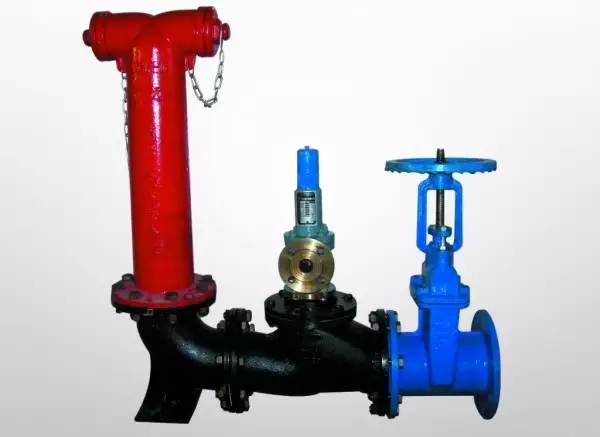

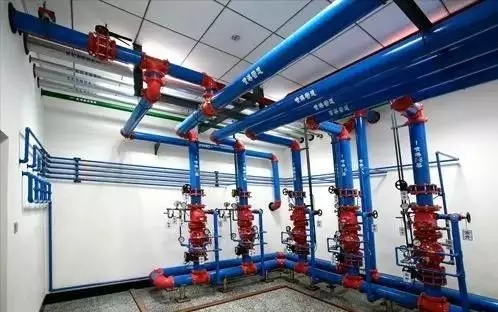

　　三、水泵接合器安裝

　　1.組裝式消防水泵接合器的安裝，應按接口、本體、聯接管、止回閥、安全閥、放空管、控制閥的順序進行，止回閥的安裝方向應使消防用水能從消防水泵接合器進人系統; 整體式消防水泵接合器的安裝，按其使用安裝說明書進行。

　　2.消防水泵接合器的安裝應符合下列規定:

　　1）應安裝在便于消防車接近的人行道或非機動車行駛地段，距室外消火栓或消防水池的距離宜為15～40m。

　　2）自動噴水滅火系統的消防水泵接合器應設置與消火栓系統的消防水泵接合器區別的永久性固定標志，并有分區標志。

　　3）地下消防水泵接合器應采用鑄有“ 消防水泵接合器” 標志的鑄鐵井蓋， 并在附近設置指示其位置的永久性固定標志。

　　4）墻壁消防水泵接合器的安裝應符合設計要求。設計無要求時，其安裝高度距地面宜為0.7m; 與墻面上的門、窗、孔、洞的凈距離不應小于2.0m，且不應安裝在玻璃幕墻下方。

　　四、系統調試：

　　1.通水調試前消防設備包括水泵、結合器、節流裝置等應安裝完，其中水泵做完單機調試工作。

　　2.系統通水達到工作壓力，選系統最不利點消火栓和首層兩只消火栓做噴射試驗，通過水泵結合器及消防水泵加壓，消防栓噴射充實水柱均應滿足設計要求。

　　3.室內消火栓系統聯動調試應在出水壓力符合現行國家有關建筑設計防火規范的條件下，進行下列控制功能：

　　1）在消防控制室內火災報警聯動主機、消防水泵房水泵控制柜手動操作啟、停泵1～3 次；

　　2）在室內消防箱處操作消火栓啟泵按鈕，啟動消火栓泵，并查看反饋信號燈狀況。

　　延伸閱讀：消防泵房的操作規程及維護保養

　　一、檢查消防水池進入消防泵、噴淋泵的閥門是否常開。

　　二、消防泵

　　1、啟泵程序：

　　（1）打開泵的進出口閥

　　（2）按泵的啟動按鈕起泵

　　（3）檢查泵的進出口壓力、電機及泵體溫度、雜音正常

　　（4）做好記錄

　　2、停泵程序：

　　（1）按停泵按鈕停泵

　　（2）關閉進出口閥

　　（3）做好記錄；

　　3、消防泵控制柜處于“自動”位置，按動消火栓報警按鈕，聯動柜發出聲光報警，同時消防泵自動啟動。

　　4、消防泵控制柜處于“手動”位置，按啟動鈕即可“手動”啟動消防水泵。

　　5、試驗時，關閉系統閥門，開啟泄水閥，試驗完畢后，重新復位；查看控制柜手柄是否在“自動”位置。

　　三、穩壓泵

　　1、啟泵程序：

　　（1）打開泵的進出口閥

　　（2）按泵的啟動按鈕起泵

　　（3）檢查泵的進出口壓力、電機及泵體溫度、雜音正常

　　（4）做好記錄

　　2、停泵程序：

　　（1）按停泵按鈕停泵

　　（2）做好記錄

　　（3）將控制箱手柄置于自動位置。

　　3、噴淋泵控制柜處于“自動”位置，噴淋頭爆裂時，聯動柜發出聲光報警，同時噴淋泵自動啟動。

　　4、噴淋泵控制柜處于“手動”位置，按啟動鈕即可“手動”啟動噴淋泵。

　　5、試驗時，關閉系統閥門，開啟泄水閥，試驗完畢后，重新復位；查看控制柜手柄是否在“自動”位置。

　　四、維護保養

　　1、每天對消防水源、水泵、閥門、報警閥組等進行外觀巡視檢查，并應保證系統處于無故障狀態，在值班記錄中詳細記載

　　2、每月檢查一次消防水池、氣壓給水設備，保證消防用水量的水位、水質及氣壓給水設備的壓力處于正常狀態；寒冷季節，采取良好的保溫措施，保證儲水設備的任何部位不得結冰

　　3、消防水泵每月啟動運轉一次，并保證其處于無故障狀態

　　4、系統上所有的控制閥門應處以開啟或規定的狀態。在系統進行檢修時，應認真做好記錄，每月對系統中的閥門檢查并做開啟、關閉試驗

　　5、消防泵房維修工按要求對設備進行維修保養，并將維修保養情況進行記錄

　　6、消防設備維修后必須恢復原來狀態，不得隨意更改原器材、線路。
